ZY6551防火門門扇扭曲度D和彎曲度B試驗裝置

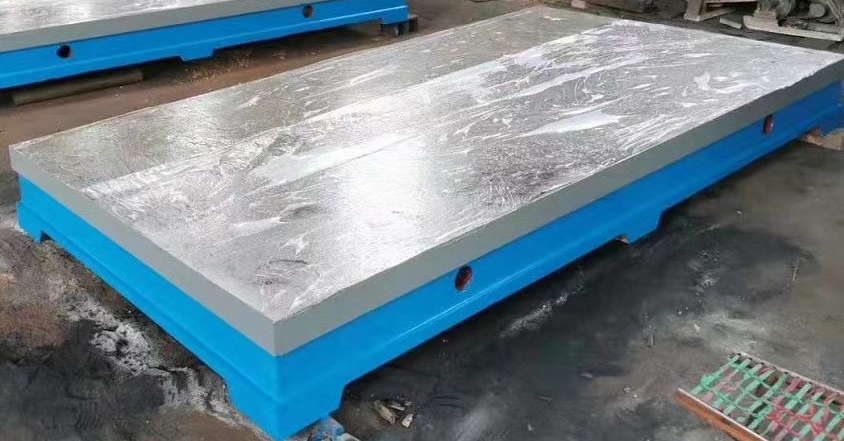

測量平臺

測量示意圖

1、適用范圍：

適用于門扇扭曲度D試驗和門扇寬度（高度）方向彎曲度B1(B2)試驗；

試驗方法：在門扇正反面的四個角處分別標出四個測點，每個測點距門扇橫邊和豎邊的距離均為20mm。三個頂尖分別放在門扇的三個任意側點處將門扇頂起，用高度尺測量第四個測點與平臺距離。

2、符合標準：

符合GB12955-2008《防火門》第6.8.2節“門扇扭曲度D”試驗。

3、技術參數：

3.1儀器組成：由平臺、三個頂尖、高度尺、游標卡尺、尼龍線、吊線錘組成；

3.2平臺：

3.2.1材質：鑄鐵測量平臺；

3.2.2規格：1.5m*3.0m；

3.2.3重量：1.2T;

3.2.4測量精度：三級；

3.2.5配送6塊墊鐵；

3.3頂尖:長145mm，最大直徑為45mm，地面支撐點直徑15mm。數量4個；

3.4高度尺：量程：0~300mm，分辨率：0.01mm，數量兩個；

高度尺

3.5游標卡尺：量程0~150mm，精度0.01mm；

3.6尼龍線：10mm，建筑用尼龍線；

3.7吊線錘：建筑用吊錘

參考標準：

6.8 形位公差

6.8.1 門扇兩對角線長度差|L₁-L₂|（見圖7）
采用鋼卷尺測量。

圖7 門扇對角線長度測量位置示意圖

6.8.2 門扇扭曲度D
6.8.2.1 試驗設備：
平臺、三個頂尖、高度尺；平臺的尺寸不應小于1m×2m。
6.8.2.2 試驗步驟
6.8.2.2.1 在門扇正反兩面的四個角處分別標出四個測點，如一面為P₁、P₂、P₃和P₄測點，則另一面為對應的P₁′、P₂′、P₃′和P₄′測點，每個測點距門扇橫邊和豎邊的距離均為20mm。三個頂尖分別放在門扇的三個任意測點處（P₁、P₂和P₃）將門扇頂起，如圖8所示。用高度尺測量第四個測點P₄與平臺的距離h₁。
6.8.2.2.2 將門扇反轉180°，按6.7.2.2.1的位置和方法測定平臺至P₄′的距離h₂。
6.8.2.2.3 門扇扭曲度D的計算公式

D=|h₂–h₁|/2·······················（1）

試（1）中：
D——門扇扭曲度，單位為毫米；
h₁——平臺至測點P₄的距離，單位為毫米；
h₂——平臺至測點P₄′的距離，單位為毫米。

圖8 門扇扭曲度測量示意圖

6.8.3 門扇寬度（高度）方向彎曲度B₁（B₂）
6.8.3.1 試驗設備：
平臺、四個頂尖、游標卡尺、尼龍線、吊線錐。平臺的尺寸應不小于1m×2m。
6.8.3.2 試驗步驟
6.8.3.2.1 將門扇平放在平臺的四個頂尖上，頂尖距門扇橫邊和豎邊的距離均為20mm，將兩端帶有吊線錐的細尼龍線橫跨于門扇寬度（高度）上，如圖9所示。用游標卡尺的深度尺在規定測量位置量出高度值，即為該規定測量點的彎曲度值。測量位置見圖10所示的Ｅ-Ｅ（Ｆ-Ｆ）、Ｅ′-Ｅ′（Ｆ′-Ｆ′）和Ｅ″-Ｅ″（Ｆ″-Ｆ″）的中點。
6.8.3.2.2 門扇反轉180°，測定門扇另一面的彎曲度值，測量位置和測量方法同6.7.3.2.1。
6.8.3.2.3 門扇寬度（高度）方向彎曲度值，取測量結果的極值h₃（h₄）。
6.8.3.2.4 門扇寬度（高度）方向彎曲度的計算公式

B₁（B₂）=h₃（h₄）/W（H）×1000···················（2）

式（2）中：
B₁——門扇寬度方向彎曲度，單位為千分之一（‰）；
B₂——門扇高度方向彎曲度，單位為千分之一（‰）；
h₃——門扇寬度方向彎曲度值，單位為毫米；
h₄——門扇高度方向彎曲度值，單位為毫米；
W——門扇寬度，單位為毫米；
H——門扇高度，單位為毫米。
注：括號內計算門扇高度方向彎曲度。

圖9 門扇彎曲度測量示意圖

圖10 門扇高度（寬度）方向彎曲度測量位置示意圖

圖11 門扇高度方向彎曲度示意圖

12 門扇寬度方向彎曲度示意圖

6.8.4 門框內裁口兩對角線長度差|L₁′-L₂′|（見圖13）
采用鋼卷尺測量。

圖13 門框內裁口對角線長度測量位置示意圖
