ZY6486A探測器火災靈敏度試驗裝置

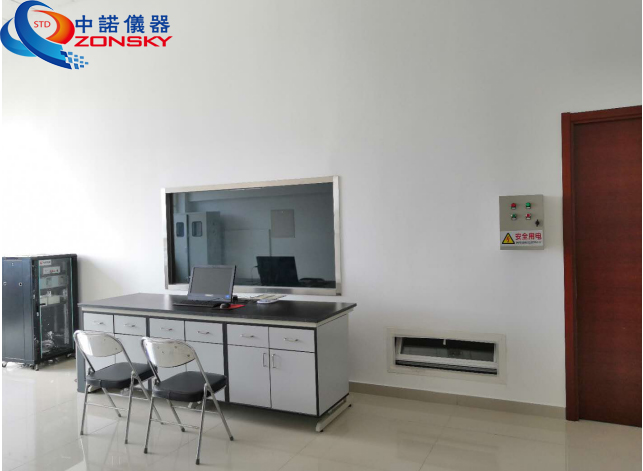

圖1、現場實物圖

一、適用范圍：

1.1適用于一般工業與民用建筑中安裝的使用散射光工作原理的點型光電感煙火災探測器和電離原理的點型力值感煙火災探測器；

1.2檢測點型感煙火災探測器在模擬真實火災條件下的響應性能。

二、符合標準：

符合GB4715-2005《點型感煙火災探測器》第4.22節以及附錄F“火災靈敏度試驗”。

三、主要技術參數：

3.1儀器組成：由燃燒試驗室、火源、測量儀器組成；

3.2燃燒實驗室：

3.2.1規格：最小尺寸為長9m，寬6m，高3.8m；

3.2.2材質：采用磚墻建成，頂棚為水平平面，用耐熱隔熱材料制成；

3.2.3試驗室安裝空調，設有通風換氣設備，環境溫度控制在（23±5）℃，光學煙密度計和離子煙濃度計煙濃度m值小于0.02dB/m和y值小于0.05；

3.2.4試驗時關閉通風設備，不允許有氣流流動；

3.3試驗火源:

3.3.1試驗火源：具備三種火源，分別為SH1-木材熱解陰燃火、SH2-棉繩陰燃火、SH3-聚氨酯塑料火；

3.3.2安裝位置：火源設在燃燒試驗室地面中心處；

3.3.3 SH1-木材熱解陰燃火：

3.3.3.1燃料：10根75mm*25mm*20mm的山毛櫸木棍（含水量約為5%）

3.3.3.2加熱盤：

a、規格：直徑為220mm；

b、功率：2kw；

c、結構：加熱盤表面有8個同心槽，槽寬度為5mm，深度為2mm，槽與槽之間距離3mm，槽與加熱盤邊距離4mm；

d、加熱盤升溫：11min內升到600℃，并能穩定保持；

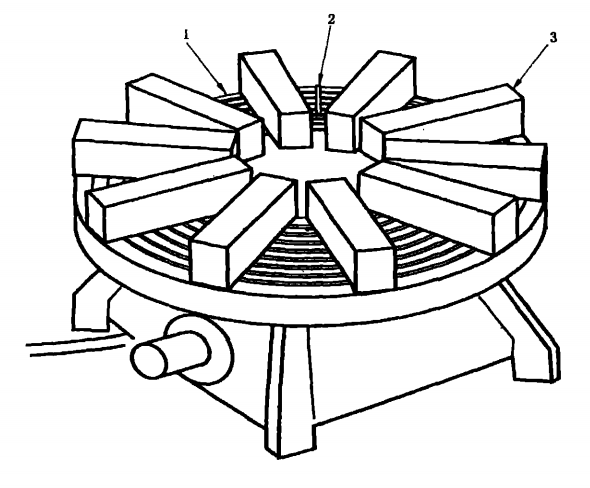

圖2、木材熱解陰燃火

3.3.3.3試驗火的m與y的比值見圖3

3.3.3.4試驗火的m與試驗時間的比值見圖4

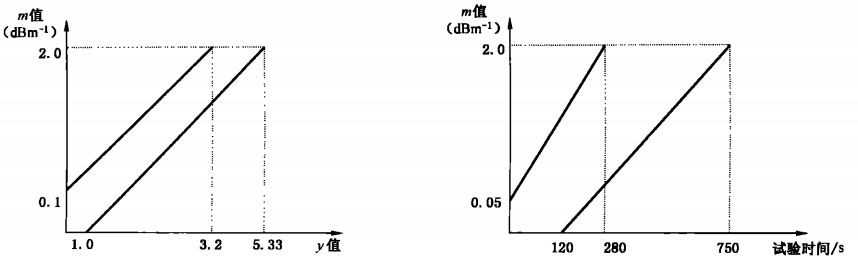

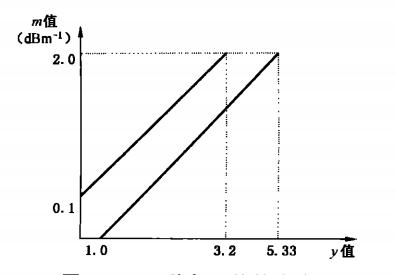

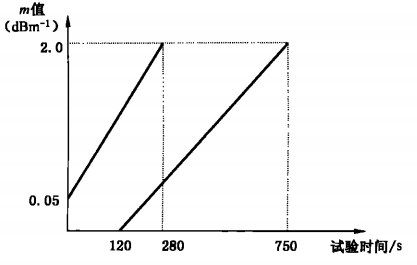

圖3、m與y的比值 圖4、m與試驗時間的比值

3.3.4 SH2-棉繩陰燃火：

3.3.4.1燃料：潔凈、干燥的棉繩；

3.3.4.2棉繩：90根長為80cm，重3g；

3.3.4.3懸掛支架：見圖3。將棉繩固定在直徑為10cm的金屬環上；

3.3.4.4點火：在棉繩下端點火，點燃后立即熄滅火焰，保持連續冒煙。

圖3、SH2-棉繩陰燃火

3.3.4.5試驗火的m與y的比值見圖5

3.3.4.6試驗火的m與試驗時間的比值見圖6

圖5、m與y的比值 圖6、m與試驗時間的比值

3.3.5 SH3-聚氨酯塑料火：

3.3.5.1燃料：無阻燃劑軟聚氨脂泡沫塑料，密度約20kg/m³；

3.3.5.2布置：3塊50cm*50cm*2cm的墊塊迭在一起，底板為鋁箔，其邊緣向上卷起；

3.3.5.3點火燃料：直徑為5cm的盤中，裝入5mL甲基化酒精；

3.3.5.4試驗火的m與y的比值見圖7

3.3.5.5試驗火的m與試驗時間的比值見圖8

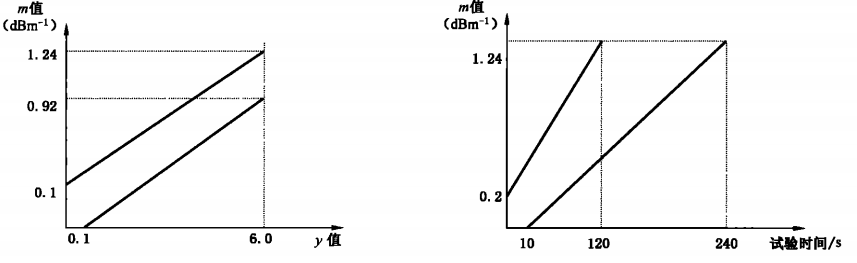

圖7、m與y的比值 圖8、m與試驗時間的比值

3.3.6 SH4一正庚烷火：

3.3.6.1燃料：正庚烷（純度≥99%）加3%的甲苯（純度≥99%），質量為650g;

3.3.6.2布置:將燃料放置于用 2 mm厚的鋼板制成的底面積為 1100cm² (33cm*33cm)、高為5cm的容器中;

3.3.6.3點火方式:電火花;

3.3.5.4試驗火的m與y的比值見圖9

3.3.5.5試驗火的m與試驗時間的比值見圖10

圖9、m與y的比值 圖10、m與試驗時間的比值
